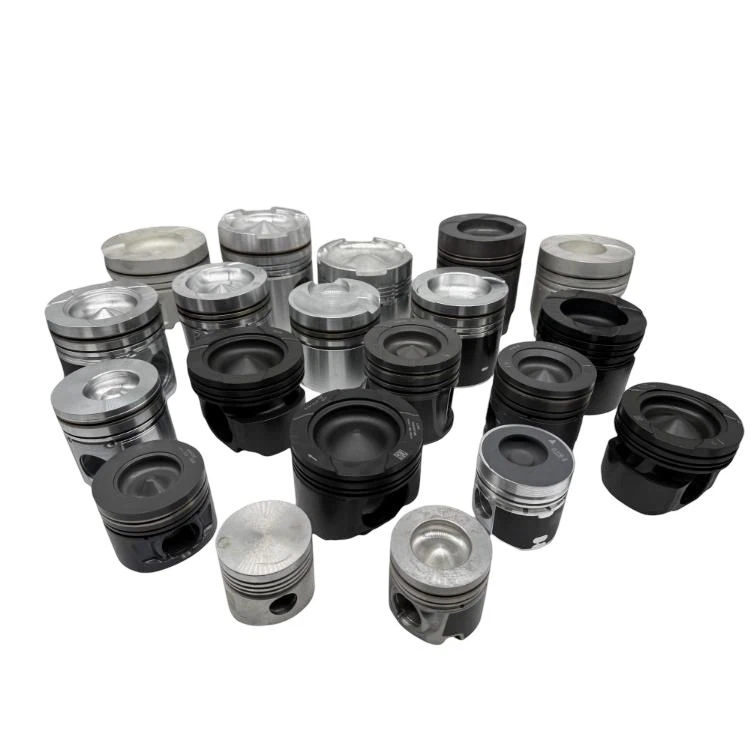

Pistón para motor SDEC SC9D o D9
I. Introducción del producto
El pistón YUWEI (modelo central: D05-101-41) es un componente de potencia central especializado diseñado para motores diésel de las series Shangchai SC9D y D9. Como componente crítico en el movimiento alternativo del bloque de cilindros del motor, forma el conjunto de biela del pistón con aros y pasadores de pistón. Este conjunto maneja directamente la transmisión de presión del gas e impulsa la rotación del cigüeñal, sirviendo como soporte central que garantiza la potencia del motor, la eficiencia de la combustión y la estabilidad operativa. La parte superior del pistón, la culata y la pared del cilindro forman colectivamente la cámara de combustión, que soporta condiciones de alta-temperatura y alta-presión. Como componente clave que permite la conversión de energía, su rendimiento y confiabilidad impactan directamente la potencia de salida, la economía de combustible y la durabilidad del motor. Este producto cumple estrictamente con los estándares técnicos y las especificaciones de proceso originales de Shangchai, y se alinea profundamente con las características principales de los motores SC9D/D9 de refrigeración por agua forzada, riel común de alta-presión, salida de potencia robusta y requisitos operativos de servicio pesado-. Es compatible con diseños con intercooler sobrealimentado y se ha sometido a rigurosas inspecciones de calidad que incluyen pruebas de rendimiento mecánico, pruebas no-destructivas y calibración de precisión dimensional, lo que lo hace adecuado para operaciones de alta intensidad en diversos escenarios. El pistón satisface las demandas operativas de maquinaria de construcción, grupos electrógenos de alta potencia, grandes equipos agrícolas y vehículos comerciales pesados, equilibrando confiabilidad y durabilidad. Es la pieza de repuesto preferida para el mantenimiento original de fábrica y las revisiones importantes, ya que cumple con los requisitos de ensamblaje central del conjunto de biela del pistón del motor y cumple con los estándares de fabricación y los requisitos de calidad de los motores de la serie Shangchai SC9D/D9.
II. Posicionamiento del producto
Este producto está diseñado como un pistón específico-con especificaciones de fábrica para motores de la serie Shangchai SC9D/D9, dirigido al reemplazo de mantenimiento y a los mercados OEM para maquinaria de construcción mediana-a-grande, generadores de alta-potencia, vehículos comerciales pesados y equipos agrícolas grandes equipados con estos motores. Hace hincapié en la "compatibilidad de fábrica, la compatibilidad de-series duales y la durabilidad-a largo plazo bajo cargas pesadas", y presta servicios a operadores de maquinaria de construcción, empresas de mantenimiento de generadores, talleres de reparación de vehículos pesados, grandes usuarios de maquinaria agrícola, distribuidores de piezas de Shangchai y operadores de equipos especiales. El producto se centra en dos escenarios clave: primero, como reemplazo genuino del OEM, aborda específicamente la degradación del rendimiento del motor, el aumento del consumo de combustible y los ruidos anormales causados por el desgaste, la deformación o la erosión del pistón. Restaura rápidamente el rendimiento del equipo y al mismo tiempo evita los riesgos asociados con piezas no-OEM inadecuadas, satisfaciendo las necesidades de reemplazo de componentes-propensos al desgaste bajo cargas pesadas y operación continua prolongada. En segundo lugar, como componente complementario OEM, cubre los modelos de las series SC9D y D9 y aborda el montaje de equipos y revisiones importantes. Llena el vacío en piezas de reparación para pistones dedicados Shangchai SC9D/D9, equilibrando la practicidad y la rentabilidad-para ayudar a los usuarios a reducir los costos de mantenimiento, mejorar la eficiencia operativa y mejorar la estabilidad. El producto se alinea con las características de alta compatibilidad y facilidad de mantenimiento de estos componentes del motor, admitiendo escenarios de reemplazo tanto para modelos nuevos como antiguos.
III. Compatibilidad del modelo
Adaptador de motor central
Este adaptador está diseñado específicamente para las series de motores diésel SC9D y D9 y cubre de manera integral todos los modelos de rango de potencia (155-300KW, equivalente a 211-408 caballos de fuerza, 8,82 L de cilindrada). Coincide exactamente con los parámetros estructurales estándar del motor, incluido un diámetro de cilindro de 114 mm y una carrera de 144 mm, con un rango de relación de compresión de 16,5:1 a 18:1. Compatible con sistemas de admisión turboalimentados con intercooler, se integra perfectamente con el sistema de inyección de combustible common rail de alta-presión y el diseño de cuatro-tiempos y seis en línea de estos motores. El adaptador cumple con los estándares de emisiones de China II (Euro 2), TIER II y algunos modelos de China III, y funciona dentro de un rango de velocidad de 1500-2200 r/min. Se alinea con la refrigeración por agua forzada, la estructura modular y las características de adaptación de servicio pesado de estos motores, acomodando los requisitos operativos y de instalación en múltiples variantes de potencia. Además, cumple con las especificaciones de secuencia de encendido de los motores de la serie SC9D/D9 y se puede adaptar a las necesidades de potencia de modelos específicos como el SC9D250G2. Al aprovechar las características estructurales comunes de ambas series de motores, no se requieren ajustes adicionales para una instalación perfecta.
Modelo de producto
Modelo de producto principal: D05-101-41. Este accesorio estándar original de fábrica de Shangchai-reemplaza directamente los pistones viejos o dañados del mismo modelo y ofrece compatibilidad universal con los motores de las series SC9D y D9 en todos los rangos de potencia. El modelo funciona a la perfección con los anillos y pasadores de pistón específicos SC9D/D9-de Shangchai para formar conjuntos de pistón completos. Su estructura de conjunto de vástago de pistón diseñada con precisión, que presenta una conexión de pasador de pistón completamente flotante, no requiere modificaciones del motor para su instalación. Este diseño se alinea perfectamente con la alta intercambiabilidad y facilidad de reemplazo de la serie, lo que admite escenarios de reemplazo de "cuatro piezas" (camisa de cilindro, pistón, segmento de pistón, pasador de pistón). Cumple con estrictos requisitos de ensamblaje de precisión y es compatible con todos los modelos y equipos de vehículos equipados con estas dos series de motores.
Escenarios de dispositivos
Este sistema está diseñado para maquinaria de construcción-grande y mediana equipada con motores Shangchai SC9D/D9, incluidos cargadores, excavadoras, rodillos y camiones mezcladores de cemento. Admite grupos electrógenos diésel de 155-300 KW compatibles con marcas como Stanfor, Ingersoll Rand y Lunte, incluidas unidades estándar, sistemas automatizados, centrales eléctricas montadas en remolques-y estaciones de bajo-ruido. Ideal para el suministro de energía de emergencia en hospitales, líneas de producción industrial y complejos comerciales, también funciona con camiones pesados-, volquetes y equipos agrícolas como los tractores Dongfanghong LX2204 y KAT2204, así como con cosechadoras de forraje verde. El sistema se adapta a entornos extremos como altas temperaturas, climas fríos, altos niveles de polvo y humedad, abordando con precisión los requisitos de refrigeración de los motores-enfriados por agua. Cumple con las demandas de carga pesada-y operación continua, ofrece una gran adaptabilidad al combustible y garantiza un rendimiento estable en condiciones difíciles, incluidas operaciones de campo, sitios de construcción, transporte de larga-distancia, trabajo en tierras agrícolas e ingeniería municipal. Además, respalda el mantenimiento y el reemplazo de modelos más antiguos y, al mismo tiempo, satisface las necesidades de los nuevos equipos de carga pesada.
IV. Ventajas del producto
Cumplimiento certificado-de fábrica con compatibilidad de serie dual-
Fabricados estrictamente de acuerdo con los estándares técnicos y las especificaciones de proceso originales de SAIC, los componentes coinciden con precisión en la selección de materiales y precisión dimensional con los estándares de diseño del motor SC9D/D9. Se integran perfectamente con el sistema de refrigeración refrigerado por agua obligatorio-de la serie y la tecnología de inyección de combustible de riel común de alta-presión. Cada lote se somete a un riguroso control de calidad durante todo el proceso de producción, eliminando desviaciones dimensionales y no conformidades de materiales, al tiempo que cumple con ISO9001/CE y otros requisitos de certificación de la industria. El modelo único admite las series de motores SC9D y D9 y no requiere calibración adicional después de la instalación. Se adapta directamente a la estructura existente del motor, garantizando la estabilidad operativa y evitando riesgos potenciales como pérdida de potencia o desgaste del bloque de cilindros causado por piezas no-originales. Este diseño se alinea con las características de fácil mantenimiento-de la serie y las necesidades de combinación de precisión del conjunto de "cuatro componentes coincidentes". Además, es compatible con modelos de motores nuevos y antiguos, lo que ofrece una mayor versatilidad para combinar con precisión motores con diferentes estándares de emisiones y potencias de ambas series.
Optimización estructural para aplicaciones-de servicio pesado-refrigeradas por agua
Para abordar las características operativas principales de los motores SC9D/D9-incluyendo refrigeración por agua forzada, sistemas de riel común de alta-presión y operaciones-de trabajo pesado-este diseño emplea una estructura de cámara de combustión superior cóncava-optimizada con fosas para evitar colisiones de válvulas. Estas características mejoran la formación de la mezcla de aire-combustible y la eficiencia de la combustión, mejoran las relaciones de compresión y garantizan una combustión completa del combustible. El sistema reduce el consumo de combustible y las emisiones de escape al mismo tiempo que se adapta a las características de admisión del turbocompresor y cumple con los requisitos de suministro de combustible de precisión de los sistemas common rail de alta-presión. La cabeza del pistón incorpora estructuras reforzadas de disipación de calor y diseños optimizados de los conductos de combustible, complementados con un sistema de enfriamiento de circuito cerrado-que disipa rápidamente el calor generado por el movimiento alternativo y la combustión. Esto evita la deformación y erosión del pistón causada por el sobrecalentamiento, extendiendo así la vida útil. Una ranura anular-mecanizada con precisión en la cabeza del pistón evita el agarre térmico con las paredes del cilindro, mientras que la primera ranura anular presenta inserciones de hierro fundido-resistentes al calor para mejorar la resistencia al desgaste. El perfil elíptico variable convexo medio-optimizado de la falda del pistón mejora la precisión del ajuste de la camisa del cilindro, reduce la fricción operativa y fortalece el rendimiento del sellado para evitar fugas de gas. El desplazamiento central del orificio del asiento del pasador del pistón en relación con la rotación del cigüeñal mejora la estabilidad operativa y reduce el impacto, satisfaciendo las demandas de operaciones de baja-velocidad y alto-torque.
Materiales de primera calidad con excelente durabilidad y resistencia a daños.
El material de aluminio fundido-de alta resistencia se selecciona para equilibrar la resistencia estructural y los requisitos de ligereza. Reduce eficazmente las cargas operativas del motor, mejora la eficiencia de la transmisión de potencia y resiste cargas de impacto alternas debido a la alta presión del gas y el movimiento alternativo. Con una excelente resistencia al impacto y al desgaste, se alinea con las características de la serie de baja-velocidad, alto torque y fuerte capacidad de sobrecarga. El material también presenta una conductividad térmica superior para una rápida disipación del calor, complementando las ventajas de ligereza y conductividad térmica de los pistones de aleación de aluminio. El tratamiento térmico de nitruración de la superficie mejora aún más la dureza y la resistencia al desgaste, al mismo tiempo que mejora la resistencia a la corrosión y la erosión del polvo, lo que lo hace adecuado para ambientes con alto-polvo, alta-temperatura y trabajo pesado-. Admite el funcionamiento continuo de alta-intensidad de los equipos, reduce la frecuencia de mantenimiento y se alinea con las principales ventajas de confiabilidad y durabilidad de la serie. El material extiende la vida útil del pistón y cumple con los requisitos operativos y de instalación de tres-anillos de pistón (dos anillos de gas y un anillo de aceite), lo que garantiza un rendimiento de sellado y raspado de aceite para un funcionamiento continuo prolongado.
Amplia compatibilidad con diversas condiciones de funcionamiento
Esta solución se adapta exactamente a los motores turboalimentados con intercooler de la serie Shanghai Diesel SC9D/D9, lo que garantiza una estrecha integración con los componentes del motor, como bloques de cilindros y anillos de pistón. Satisface diversas necesidades operativas, incluida maquinaria de construcción pesada-, generación continua de energía, transporte de vehículos pesados-de larga distancia, maquinaria agrícola-a gran escala y proyectos de ingeniería municipal, al mismo tiempo que admite la operación de equipos en rangos de potencia de 100 KW-500 KW. El sistema demuestra una adaptabilidad excepcional a escenarios extremos y presenta un rendimiento de arranque superior a baja-temperatura. Su sistema de refrigeración por agua forzada permite un funcionamiento a alta-temperatura sin fuentes de agua externas, al tiempo que proporciona una sólida protección contra el polvo, la corrosión y la humedad. Capaz de operar en múltiples regiones y entornos, se adapta al espectro de potencia completo de 155-300KW de esta serie de motores sin modificaciones adicionales. Diseñado tanto para el funcionamiento estable a largo plazo-de equipos heredados como para las demandas de alta-intensidad de la maquinaria pesada moderna, admite escenarios duales de reemplazo por mantenimiento y compatibilidad original de fábrica, lo que garantiza el cumplimiento a largo plazo de diversos estándares de emisiones.
V. Instalación y Mantenimiento
(I) Notas de instalación
(II) Puntos clave del mantenimiento diario
Controle periódicamente el nivel y la calidad del aceite del motor utilizando lubricantes específicos de Shangchai-para evitar la degradación y la escasez que pueden provocar una lubricación insuficiente del pistón y un desgaste excesivo. Esto cumple con los requisitos de lubricación y refrigeración de los motores-enfriados por agua, y el aceite proporciona tanto lubricación como disipación de calor auxiliar, alineándose con las necesidades de mantenimiento de la capacidad del aceite del motor SC9D/D9. Limpie periódicamente los filtros de combustible (incluidos los filtros gruesos y finos) y los filtros de aire, especialmente para los modelos con filtros de aire seco integrados-PSD. Limpie el sistema de eliminación de polvo por presión negativa para mejorar la pureza del aceite y la calidad del aire de admisión, reduciendo las impurezas que ingresan al bloque de cilindros y previniendo rayones en la superficie del pistón y daños en la camisa del cilindro-particularmente crucial para escenarios de operación con mucho-polvo. Inspeccione periódicamente el sistema de refrigeración por agua, elimine los residuos de las tuberías de refrigeración y los radiadores mientras comprueba los niveles y la pureza del refrigerante para garantizar una disipación de calor eficiente y evitar el sobrecalentamiento del pistón-un punto de mantenimiento clave para los motores-pesados-refrigerados por agua. Según las condiciones operativas, inspeccione periódicamente el rendimiento del pistón, centrándose en el desgaste de la parte superior-, el desgaste de las ranuras de los anillos y el desgaste de las faldas. Detenga inmediatamente las operaciones para inspección y reemplazo si se detectan anomalías. Teniendo en cuenta las características de fácil mantenimiento de la serie, también revise los anillos de retención del pasador del pistón para evitar el movimiento axial.
Etiqueta: pistón para motor sdec sc9d o d9, pistón de China para fabricantes de motores sdec sc9d o d9, proveedores, fábrica
